安裝橋架

橋架安裝方式包括吊裝和支裝,吊裝一般使用絲桿吊架、角鋼吊架等進行安裝,支裝一般使用幾字架、托臂或立柱等進行安裝。幾字架一般都是橋架沿地面水平敷設時作為支架使用,常用材質為鍍鋅扁鋼或鍍鋅角鋼,橋架沿墻水平敷設時要使用托臂,托臂一般使用較厚的鍍鋅板或鍍鋅角鋼來制作,橋架進行室外懸空安裝時,一般都采用立柱作為支撐底座。
1、橋架安裝方式之絲桿
橋架安裝的位置應該根據設計圖,但大多數設計圖既無平面坐標位置標準,也無標高標注,因此必須根據工程實際情況來定。橋架安裝采用絲桿等圓鋼時,型材的直徑不得<=10mm,并應控制絲桿的長度不宜過長,否則會容易產生晃動,影響橋架安裝的穩定性。

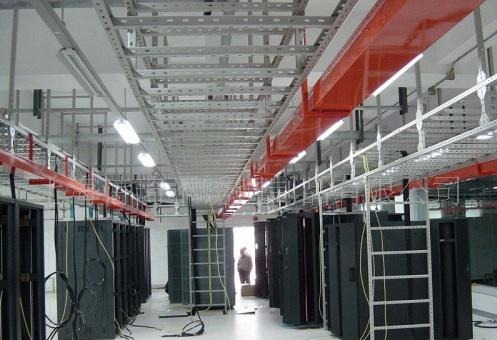

橋架安裝
2、橋架安裝方式之吊架
橋架敷設支、吊架時,應該使用掛線或彈線找直,使用水平尺來找平,以保證安裝以后,能夠橫平豎直。常用的橋架支吊架有橋架吊架、橋架立柱、橋架立柱托臂、橋架墻面托臂和橋架地面支架這5種。
橋架吊架
3、橋架安裝方式之托臂
橋架托臂可以直接安裝在墻面上,也可以先在樓板上安裝懸吊支架,橋架托臂再安裝在該懸吊支架上。橋架編寫地面支架提料清單時應填寫:名稱+型號+托臂長度+托臂高度。如:“扁鋼外支架JY-ZJ,L=200,H=50”,表示支架平面長度200mm,支架離地距離為50mm,適用于200寬橋架安裝。
橋架托臂
4、橋架安裝方式之立柱
H-107槽鋼立柱底座可與H103槽鋼立柱、H105異型立柱配套,可作吊裝橋架或垂直引上、引下使用。H-105異型立柱可作為單邊吊裝橋架的方柱,配套托臂為T(mén)B-103,底座連接螺栓。H-106工字鋼立柱底座,用于懸掛式直立式工字鋼立柱的支撐連接。
